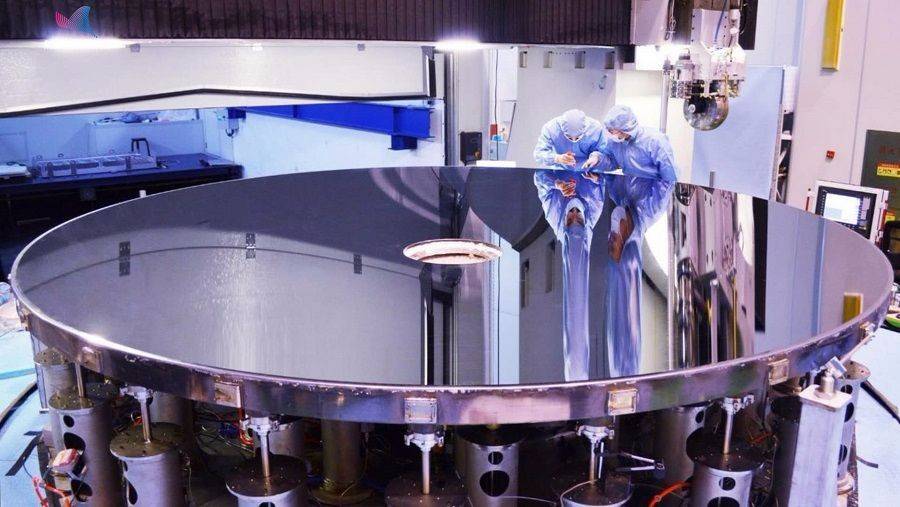

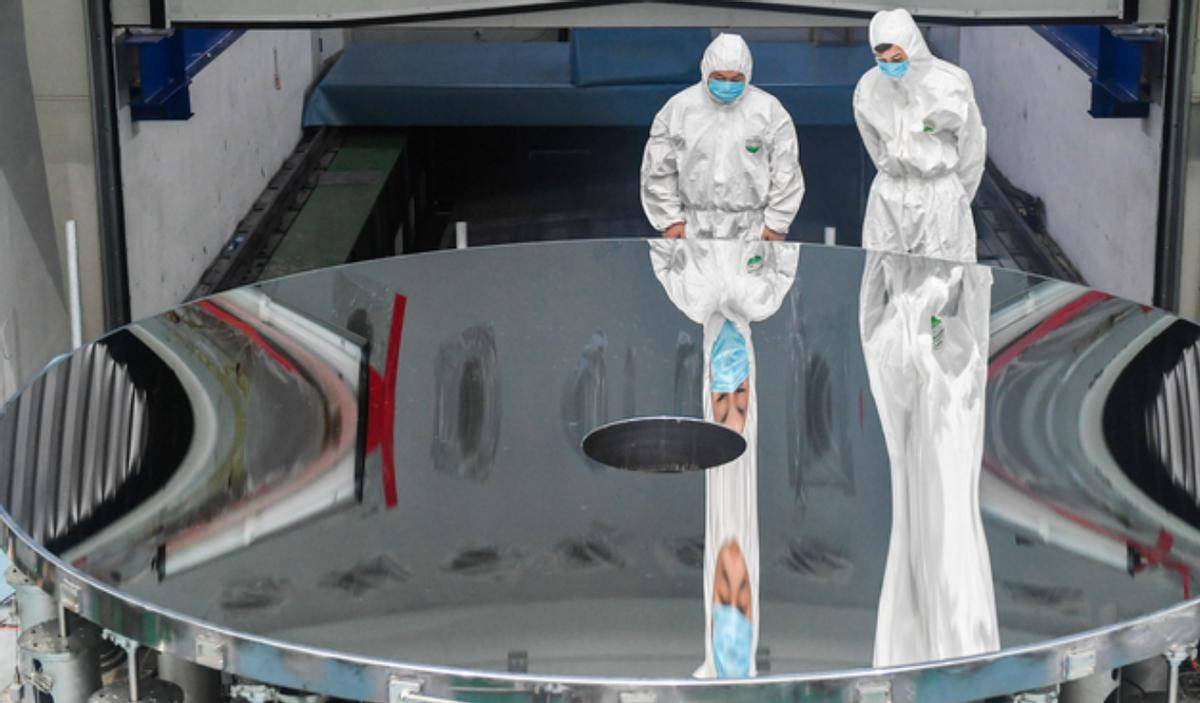

就在前阵子，中科院那边传来了一个平地起惊雷的重磅消息，长春光机所的科研团队在碳化硅领域硬生生撕开了一道口子，完成了一项世界级的技术跨越。官方数据出炉：碳化硅含量直接拔高了18.18%，搞出了个0.22米口径的反射镜，镜面精度竟然干到了极其恐怖的0.7纳米！
这是个什么概念？打个通俗的比方，这就好比你站在北京的中央电视塔上，能用这面镜子看清上海街头一只蚂蚁腿上的汗毛。大家要知道，在过去，大口径反射镜一直是个被严防死守的卡脖子技术。你可别小看这面“镜子”，这玩意儿可是大国重器名副其实的“眼睛”。不管是天上的战略侦察卫星、深空天文望远镜，还是地上的极紫外光刻机镜头、防空导弹的红外导引头，全得靠它在前面指路。谁掌握了这双眼睛，谁就掌握了现代科技战的单向透明权。
咱们翻翻老黄历，以前的全球高端光学格局，基本上就是美日两家在那里唱双簧。日本人在小口径镜片上玩得极为油腻，1米以下的精度能做到0.1纳米，死死掐住光刻机和高端医疗设备的命门。可一旦尺寸超过2米，日本人的技术就彻底抓瞎，精度呈现断崖式暴跌。美国人那边呢，倒是能做大口径，比如全球闻名的哈勃望远镜，但美国人走的是传统的“拼接路线”，也就是把几块镜片拼在一起。只要有拼接，就必然有缝隙；有缝隙，在太空极端的温差下就会产生形变，导致稳定性先天不足。

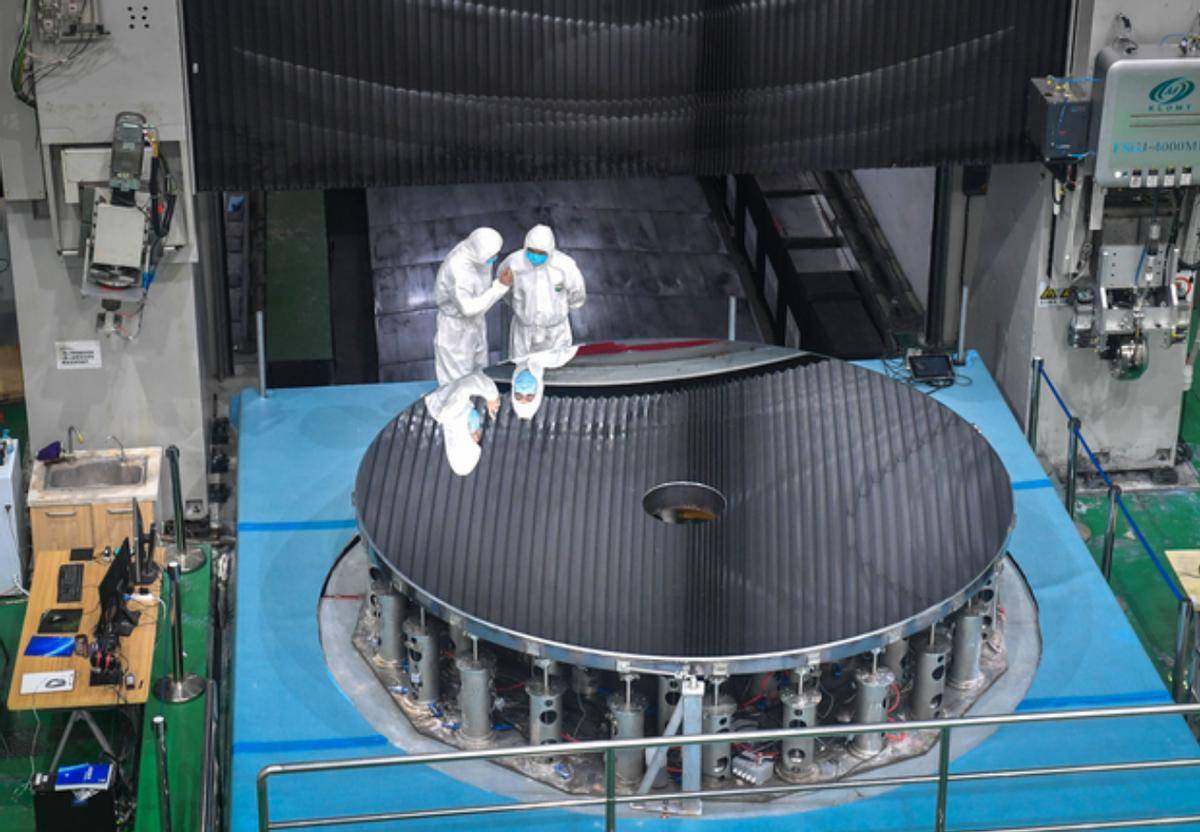

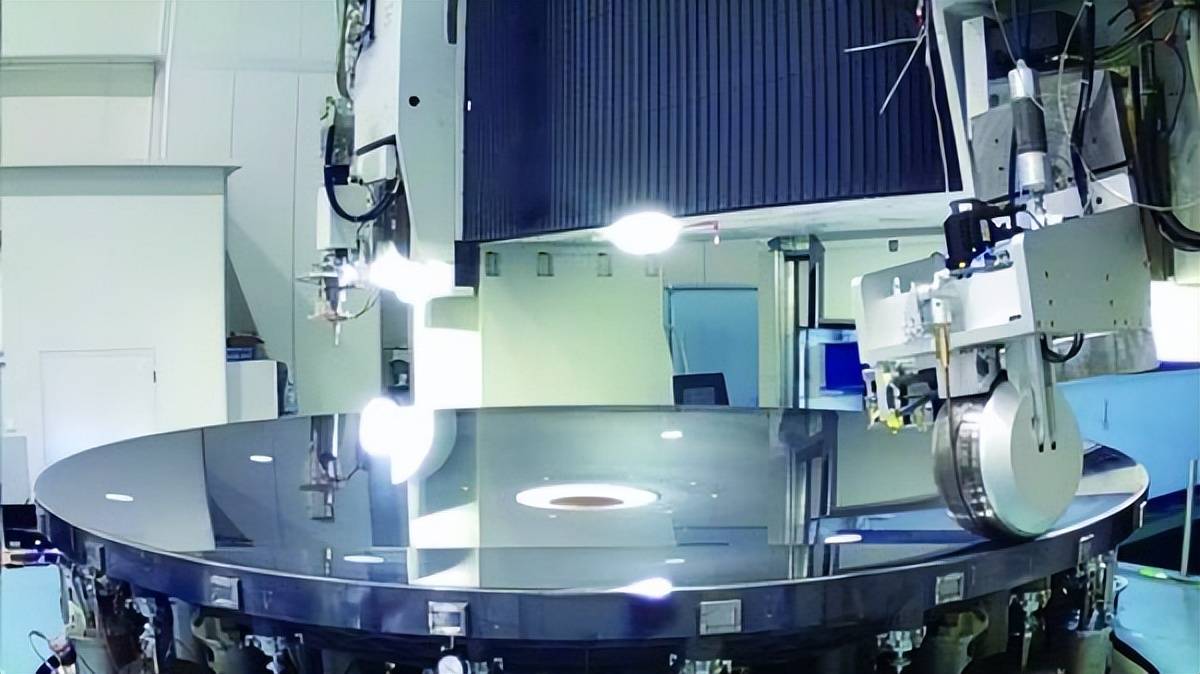

结果现在，长春光机所这波操作，直接掀了老美的桌子。咱们压根不搞拼接，咱们玩的是整体一次成型。大家要知道，碳化硅这东西硬度极高，仅次于金刚石，但它有个致命弱点，粉末流动性极差，极难均匀成型。长春光机的科研团队经过无数次试错，独创了石墨碳化硅复合粉末增材制造的新方法，巧妙利用石墨优化微观结构，这才把碳化硅含量硬挺挺地拉高了18.18%。这2.2米的大块头，0.7纳米的极致精度，镜体上没有一丝裂痕。这绝非仅仅是小口径追平日本的简单超越，反倒是在大口径的绝对技术路线上，把美国的拼接技术甩出了好几条街，成像清晰度直接干到了哈勃望远镜的3倍。
说完了天上这面看着提气的“望远镜”，咱们把目光收回到地面上。其实，长春光机所搞的碳化硅反射镜，其底层核心材料，跟咱们今天真正要深聊的主角——碳化硅功率半导体芯片，本是同根生。这两年，围绕碳化硅这三个字，大国之间的暗战、企业之间的厮杀，惨烈程度绝对不亚于真刀真枪的战场。如果说中科院的突破，是在光学战略制高点上插上了红旗；那么在民用和工业的半导体战壕里，咱们的国产企业正经历着一场生与死的血腥肉搏战。
前几天，我刚好听了一期《芯片揭秘》的深度播客，里面请到了深圳艾诗特科技有限公司的品牌总监姚佩俊先生。听完这场堪称硬核的对谈，结合我这十年对宏观产业的持续跟踪，我这心里可谓是五味杂陈。今天，我就借着姚总分享的产业一线真刀真枪的故事，跟大家好好盘一盘，国产碳化硅到底在经历怎样一场残酷的“成人礼”。
咱们先来看看眼下这个战场的惨状。你敢信吗？就在最近这短短半年时间里，作为碳化硅芯片基础的6寸衬底，价格就像断了线的风筝，直接狂跌了百分之三四十！这在几年前简直是不可想象的画面。想当年，大概在2021年到2023年那阵子，碳化硅就是资本市场最耀眼的那只“吞金兽”。只要你的商业计划书上沾上“碳化硅”三个字，各路热钱就像闻到血腥味的白鲨一样死咬着不放。
资本的狂热涌入，直接催生了大量低端、同质化的产能。大家都在疯狂建厂、疯狂跑马圈地。可是，终端市场，特别是扛大旗的新能源汽车，其渗透率的增长开始进入了一个阶段性的放缓期。产能过剩碰上需求降速，供需天平瞬间倾倒。姚总在访谈里说得很直白，这种疯狂的卷价格，在短期内看，就是一次剧烈的泡沫挤压。这就好比前几年咱们国家的新能源造车新势力，满大街的PPT造车，最后大浪淘沙，能活下来的才有资格跟消费者谈技术。
更让人唏嘘的，是那些曾经不可一世的国际老牌巨头。比如在90年代就称霸碳化硅领域的美国巨头Wolfspeed，这家被业界奉为圭臬的祖师爷级企业，近期竟然也陷入了破产重组的泥潭，被迫断臂求生。连拥有几十年技术积淀的国际大佬都在这场凛冬中冻得瑟瑟发抖，更何况那些刚入局的中国初创公司？当价格无限逼近成本线，曾经那种“你有没有”的粗放竞争，彻底变成了“你好不好”以及“你贵不贵”的生死灵魂拷问。在这个节骨眼上，企业拼的早已脱离了单纯的参数堆砌，大家真正拼的是骨子里的成本管控能力，以及上下游极度苛刻的协同作战效率。
在这样恶劣的生存环境下，本土企业该怎么活下去？这是摆在所有中国半导体人面前的一道送命题。艾诗特给出的答案，非常硬核。姚总透露了一个极具分量的关键数据：艾诗特已经累计出货了一千万颗碳化硅芯片。
老铁们，一千万颗，这个数字要是放在消费电子领域，可能也就是个零头。你做个手机快充头，几百万颗分分钟就铺出去了。但你要知道，艾诗特主攻的是门槛极高的车规级和工规级市场。打入汽车供应链，那就等于扒掉一层皮。一款国产碳化硅芯片，从实验室流片出来到真正上车，光是装车验证周期就长达两到三年。车企的标准严苛到简直变态：哪怕是在零下40度的极寒，或者125度的高温，亦或是颠簸震动的恶劣路况下，你的芯片也得稳如磐石，绝不能有半点差池。这一千万颗实打实跑在路上的芯片，就是艾诗特在市场寒冬中最坚硬的铠甲，这也是靠时间一点一滴熬出来的市场信任。
面对下行周期，艾诗特的打法很老辣：纵向做深，横向做宽。
纵向怎么深？直接硬刚高性能无人区。他们瞄准了下一代高端电动平台，硬生生搞出了一个1200伏、1000安培额定电流的功率模块。现在市面上主流的电动车，还在为400伏升800伏头疼，很多车企还在挤牙膏。而艾诗特的这个大杀器，就是给未来那些追求极致性能、追求超级快充的高端车型准备的。很多人抱怨电车冬天掉电快、高速上不敢踩电门，归根结底就是传统硅基IGBT模块损耗太大。传统的IGBT就像一条拥挤的泥泞国道，电流跑在上面损耗惊人。而碳化硅MOSFET，则像是一条不限速的超级高速公路，导通损耗和开关损耗呈现断崖式下降。艾诗特用这种绝对的性能壁垒，硬生生把那些只会在低端市场打价格战的同行挡在了门外。
横向怎么宽？既然如今衬底价格降下来了，那原本用不起碳化硅的行业，现在终于能大规模尝鲜了。光伏逆变器、储能PCS、大功率充电桩、工业电源，甚至这两年国家大力推崇的eVTOL（垂直起降飞行器，俗称飞行汽车），这些对成本极其敏感但又极度渴望高效率的领域，全成了国产碳化硅大显身手的猎场。他们通过平台化设计，把车规级的工艺体系下沉，做到“公规的价格，车规的享受”，牢牢死咬住国家“双碳”战略和新基建的巨大政策红利。
如果你以为碳化硅的舞台只局限在新能源车上，那格局就真小了。这两年，全球最烧钱、最疯狂的赛道是什么？毫无悬念，是AI大模型。但是各位仔细想想，AI的尽头，其实是算力；而算力的尽头，就是电力。
播客里提到了一件非常有前瞻性的事。今年有外媒披露，英伟达计划在接下来的高性能GPU架构中，大量采用碳化硅作为中间基板，以支撑其800伏数据中心的高效运转。无独有偶，特斯拉在休斯顿建立的超级储能工厂Megapack，更是个十足的“吞金巨兽”。单单一个5兆瓦时的单机系统，就需要吃掉400到800颗大功率碳化硅器件。整个工厂满产算下来，需求量高达惊人的400万到800万颗！对于中国本土厂商来说，这就好比是在干涸的沙漠里突然发现了一片巨大的油田，让人极其亢奋。但这口肉，极难下咽。
因为数据中心对芯片的要求，和新能源汽车完全是两个平行的维度。车规级讲究的是机械可靠性，防震防摔耐高低温。但数据中心的环境其实非常安逸，恒温恒湿，它唯一且极其苛刻的要求只有一个：极其变态的转换效率。在智算中心里，效率直接等同于天价的电费，功率密度直接挂钩寸土寸金的机房空间。服务器一天24小时连轴转，你的高频开关哪怕只提升0.1%的效率，一年省下来的电费都足以让人瞠目结舌。这就对碳化硅芯片的三维结构设计、先进封装以及极致的散热技术提出了近乎非人类的要求。
面对这个新兴赛道，艾诗特并没有含糊。他们目前最高电压平台已经做到了3300伏，电流达到800安，这在国内也是凤毛麟角的武林绝学。姚总更是直接放话，他们正在死磕6500伏甚至10000伏的超高压平台，目的非常明确，就是要在这个未来第四次工业革命的能源底座上，深深烙下中国制造的印记。
咱们再说回技术迭代与品牌认知。在半导体这个残酷的行当里，落后就要挨打，这是亘古不变的铁律。艾诗特内部目前已经把技术强势推进到了第四代。前阵子他们在慕尼黑电子展上，直接把搭载第四代芯片的“双子星”亮了出来：1200伏10毫欧，以及1700伏14毫欧。这两个干瘪的数据背后，有着非常接地气的现实意义：同等电流下，导通损耗大幅度降低。这意味着你买的电车，电池包没变大，但续航里程能凭空多跑好几十公里。更贴心的是，他们这个第四代技术搞了个兼容15伏和18伏的双电压驱动设计。以前客户换个芯片，还得苦哈哈地重新搞一套硬件驱动电路，费时费力。现在一套设计直接向下兼容，大大缩短了研发周期，把物料成本压到了极致。这也是咱们中国企业的一贯作风：技术不仅要死磕到底，服务更得做到你心坎里。
面对海外巨头，姚总的态度十分坦诚。他毫不避讳地承认，我们在绝对的极限技术参数上，和Wolfspeed最新推出的1200伏9.6毫欧芯片相比，可能还有着半代不到一代的微弱差距。但是，我们有着让老外胆寒的独门暗器。中国市场无比庞大，我们的响应速度快得惊人。国外巨头可能发个技术邮件得等上三天才能收到回复，咱们的本土工程师连夜就能扛着测试仪器坐高铁去你厂房里现场办公。这种极其敏捷的定制化服务，以及本土供应链雷打不动的安全可控性，构成了中国碳化硅品牌坚不可摧的护城河。
目前国产碳化硅最缺的，根本早就脱离了知名度的初级范畴，大伙儿真正缺乏的是一种根深蒂固的价值认同。很多终端客户对国产芯片的态度依然停留在“你便宜，所以我试试”，姚总的野心很大，他要推动这种陈旧观念彻底翻篇，变为“你好用，所以你是我唯一的首选”。这就要求企业绝不能仅仅做一个只懂报价、发货的低端“卖货郎”。在这个高维赛道，参数报完、一手交钱一手交货的时代一去不复返了。你要给客户提供全套的驱动方案，你要帮他降低综合系统成本，你要想尽办法缩短他新产品的上市时间。一句话，未来的竞争，是一场跨越维度的价值链综合能力全面战争。
把这两件事放在一起看，我觉得特别有历史的纵深感。天上，中科院长春光机所的顶级科学家们，用18.18%含量的硬核突破，把2.2米碳化硅反射镜推向了世界之巅，狠狠碾压美日的传统技术，补齐了中国在战略光学领域的拼图，让中国的大国重器拥有了最敏锐、最无可替代的深空之眼。地上，以艾诗特为代表的深圳本土科技力量，在残酷的资本大退潮和价格血战中，用一千万颗车规级芯片的扎实底盘，向着AI算力中心和高端新能源汽车的巅峰发起一轮又一轮的集群冲锋，将西方引以为傲的技术壁垒一步步暴力击碎。
碳化硅这项材料技术，最初的底层发明专利或许并没有写着中国人的名字，但在2026年的今天，这片神奇的材料正在中华大地上被深度挖掘、被发挥到极致。这背后，是中国科研人员数十年如一日坐冷板凳的孤勇，是中国企业家在下行周期里不屈不挠的市场定力，更是中国庞大产业链那无与伦比的恐怖韧性。星辰大海的征途已经开启，工厂车间的轰鸣还在继续，属于中国硬核科技的成人礼大幕已然拉开。咱们就泡上一壶烈茶，静静地看着这帮中国科技人，如何在全球产业链的残酷棋局上，从容落下那必杀的一子。
