5月25日，上海，2026国际电路与系统研讨会现场，华为董事何庭波向全球扔下一颗“核弹”——正式发布“韬（τ）定律”。过去60年，全球半导体行业只认摩尔定律：把晶体管越做越小，性能越高。但2纳米、1.4纳米已逼近原子极限，电子会“穿墙”漏电，且极紫外（EUV）光刻机造价高达3.5-4亿美元，被西方死死卡住。

华为的方案是什么？不是把房间越做越小，而是把房间里的线路重新规划、折叠缩短，让电信号少绕路。用“时间缩微”替代“几何缩微”，通过优化电路布局和信号传输效率，同款工艺的芯片跑得更快、耗电更低，且不依赖顶级光刻机。

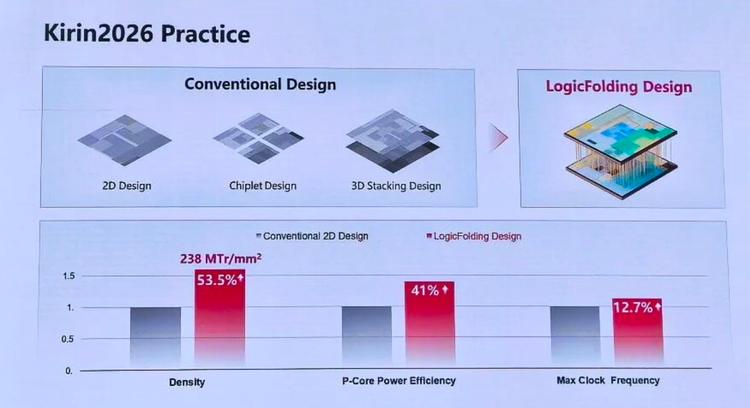

这不是PPT。何庭波现场透露：过去六年，华为基于“韬定律”已成功设计并量产381款芯片，覆盖通信、计算、终端等领域。今年秋天，首款完整采用“逻辑折叠”技术的麒麟2026手机芯片将落地：晶体管密度提升53.5%，P核能效提升41%。即便没有台积电3纳米工艺，性能也能对标旗舰芯片。

韬定律的意义，远不止一款手机芯片。它证明了摩尔定律不是唯一的道路。在原子极限和光刻机封锁的双重围堵下，中国半导体用架构创新找到了自己的路。没有EUV，照样造高性能芯片——这不是口号，是已经量产381次的现实。
