德国“不伦瑞克”级轻型护卫舰
1. 基本概况
- 级别：K130型，通称“不伦瑞克”级
- 设计定位：轻型多用途护卫舰/轻型濒海战斗舰。核心任务是濒海区域水面战、对陆支援、监视与侦察、为特种部队提供支持，并承担训练任务。
- 战略意义：作为德国海军“网络化作战” 概念下的首型舰艇，旨在控制近岸、海峡和河口等复杂水域，是德国海军应对后冷战时代中低强度冲突、执行多样化海外任务的重要“战术触手”。
2. 性能参数
项目 参数
标准排水量 1580吨‌
满载排水量 1662吨‌（第一批）；第二批约‌1840–2000吨‌
舰长 88.3米（第一批）；第二批至约89–89.12米
舰宽 13.23米
吃水 3.4米
动力系统 2 × MTU 20V 1163 TB93 柴油机
最大航速 26节
续航力 2000–4000 海里‌/15节
舰员编制 65人
3. 核心设计和技术特点
- 隐身外形设计‌
- 舰体采用‌X型截面‌与‌内倾式上层建筑‌，显著降低雷达反射截面积。
- 舰面设备多用‌钢质帘幕遮蔽‌，减少雷达散射源。
- ‌主机废气经海水喷射冷却后，由舰体两侧水线附近排气口排出，并配合‌水幕系统‌降低红外信号。‌‌
- 模块化结构‌
- 舰体由‌7个船段模块‌构成，配备‌3个武器模块基座‌、‌2个桅杆模块基座‌及‌7个操控台栅座模块‌，便于任务重组与升级。
- 第二批次进一步优化建造工艺，采用‌舰艏/舰艉分段建造+总装合体‌方式提升效率。‌‌
- 动力系统‌
- 采用‌两台MTU 20V 1163 TB93柴油机‌，双轴可变距螺旋桨+双舵，‌最大航速26节‌。
- 可单机运行（最高20节），提升经济性与生存能力。‌‌
- 高适航性与居住性‌
- 配备‌球型消波艏‌与‌计算机控制舰体稳定系统‌，提升耐航力。
- 设‌双人舱室‌（每间含书桌、独立卫浴、置物柜）、多功能餐厅及官兵消费点，居住条件优于同期多数舰艇。‌
4. 武器与传感器系统
- 武器配置‌
- ‌主炮‌：1 × 奥托·梅莱拉 76mm 超紧凑型速射炮（第二批配隐身炮塔）
- ‌反舰导弹‌：2 × 双联装 RBS-15 Mk.3 发射器（共4枚），射程 ‌150–250 公里‌，可对陆攻击
- ‌近防防空‌：
- 2 × 21联装 ‌RIM-116 RAM 拉姆‌短程防空导弹发射器（共42枚），射程约10公里
- ‌近防机炮‌：2 × MLG-27 27mm自动化机炮
- ‌反潜/反鱼雷‌：
- 舰首声纳 + 拖曳声纳
- 计划加装硬杀式反鱼雷自卫系统
- ‌布雷能力‌：舰尾设4条水雷布放轨‌
- ‌航空与无人系统‌
- 配备‌飞行甲板‌，可搭载1架NH90直升机‌或道尼尔虎鲸式无人机 ‌ / “斯凯达尔”V-200 无人机‌
- 传感器系统：
- TRS-3D（首批） / TRS-4D（第二批）多功能相控阵雷达‌：C波段，兼具对空/对海搜索，最大探测距离180–200公里，集成MSSR-2000 I敌我识别
- ‌光电系统‌：2 × MIRADOR 整合式光电侦测/火控系统（含红外、电视、激光测距）
- ‌电子战‌：
- SPS/KJN-5000 电子支援/对抗系统（源自西班牙SLQ-380）
- 2 × MASS 诱饵发射系统
- ‌作战系统‌：SEWACO FD 指挥系统
5. 建造和服役
- 建造数量: 计划建造15艘。实际建造数量为10艘‌，分为两批建造：
- 第一批

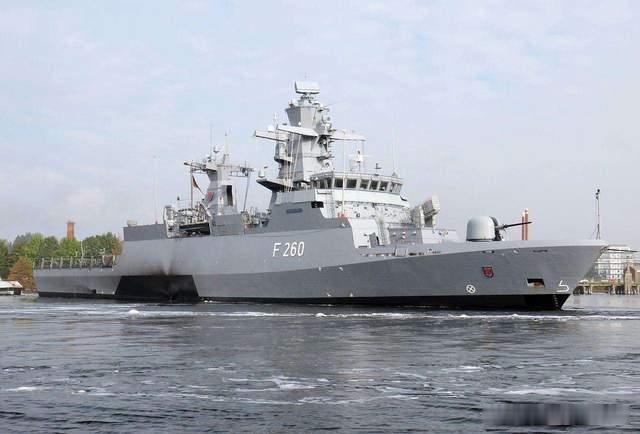

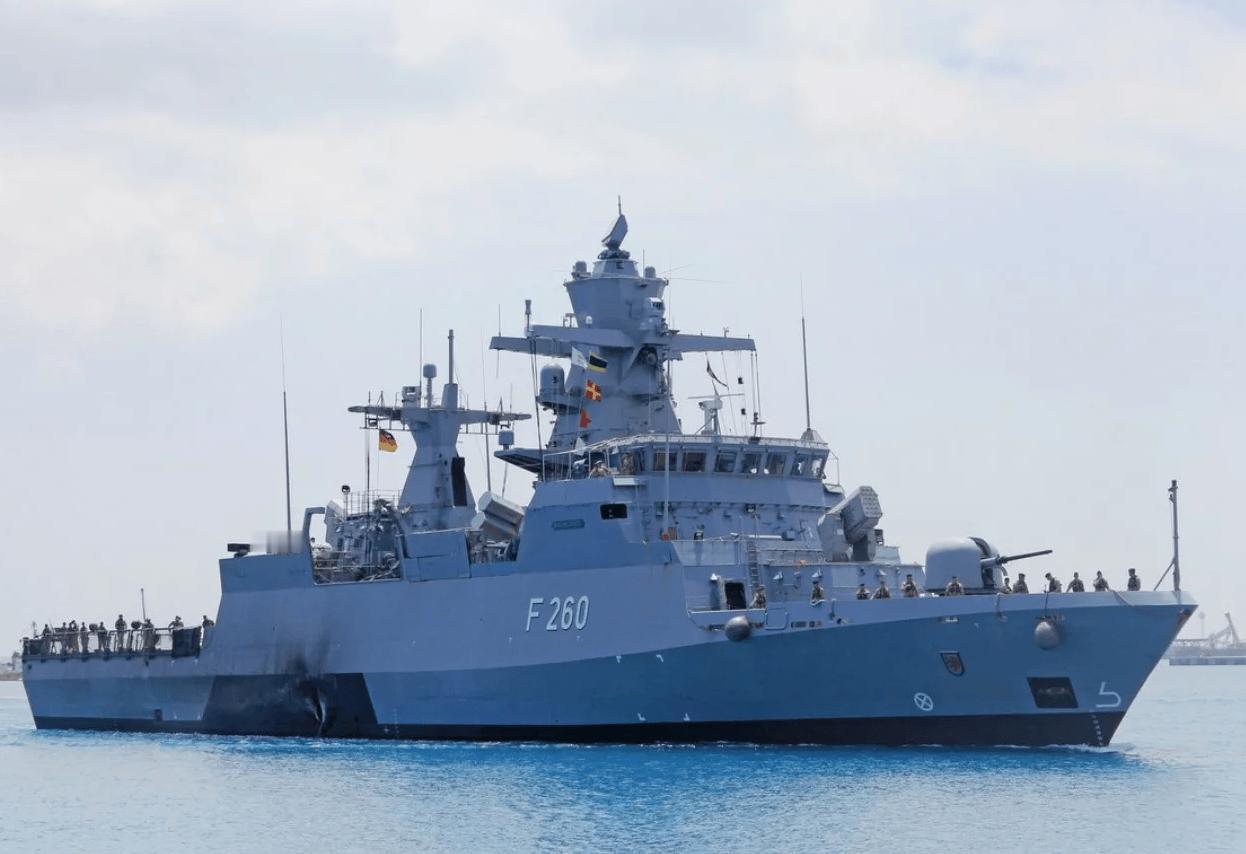

- ‌F260 “不伦瑞克号‌”：‌2008年服役

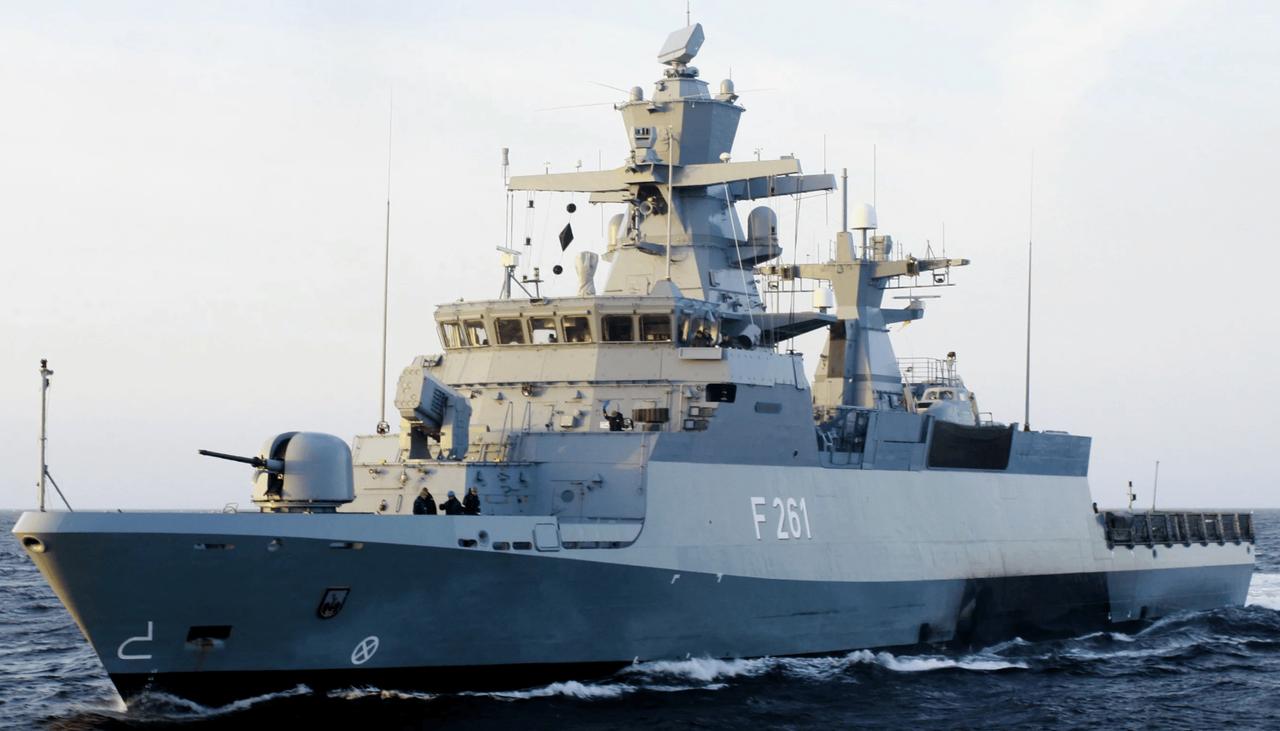

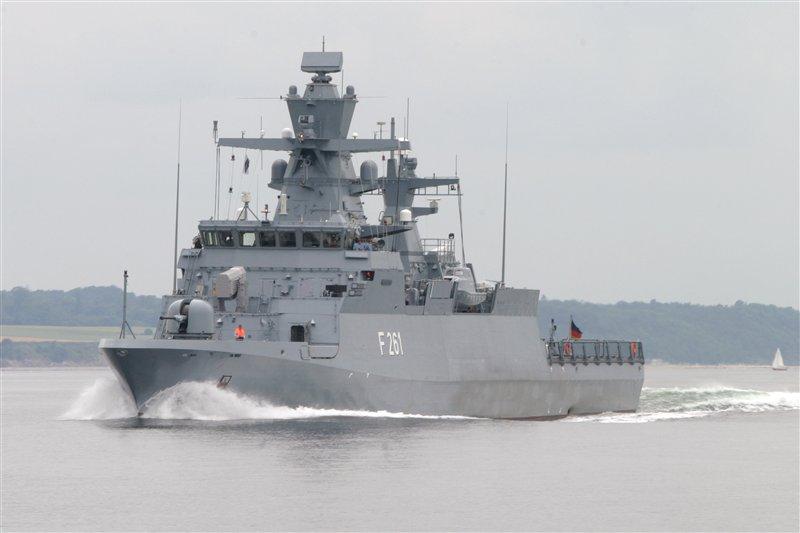

- ‌F261 “马格德堡号‌”：‌2008年服役

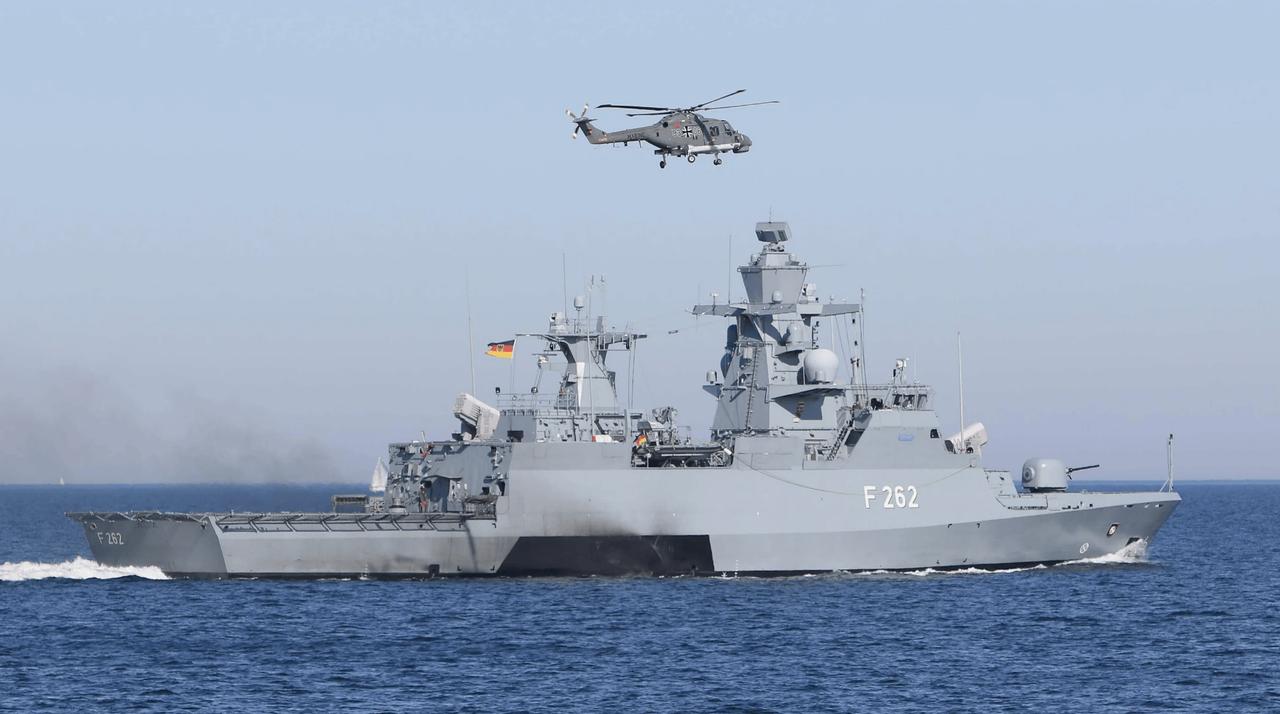

- ‌F262 “埃尔福特号‌”：‌2013年服役

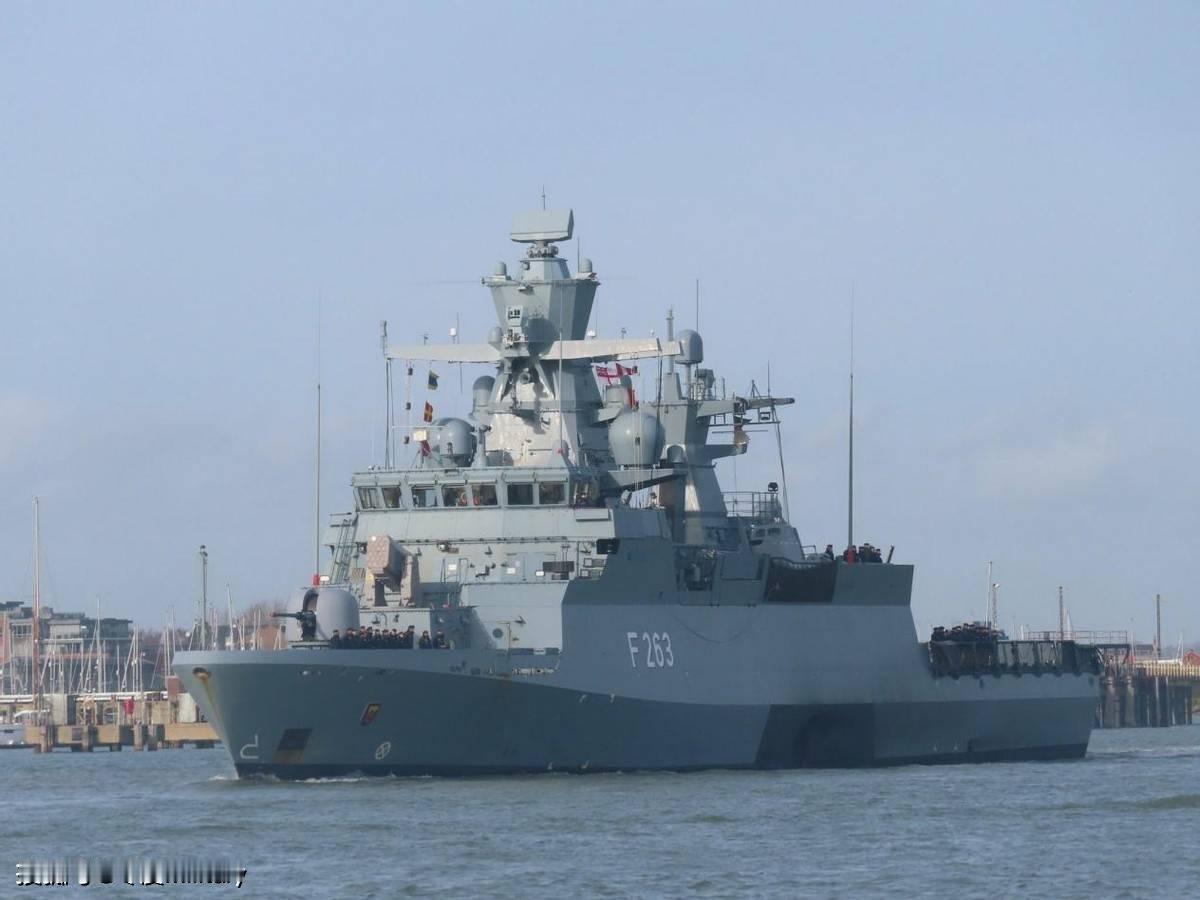

- ‌F263“ 奥尔登堡号‌”：‌2013年服役

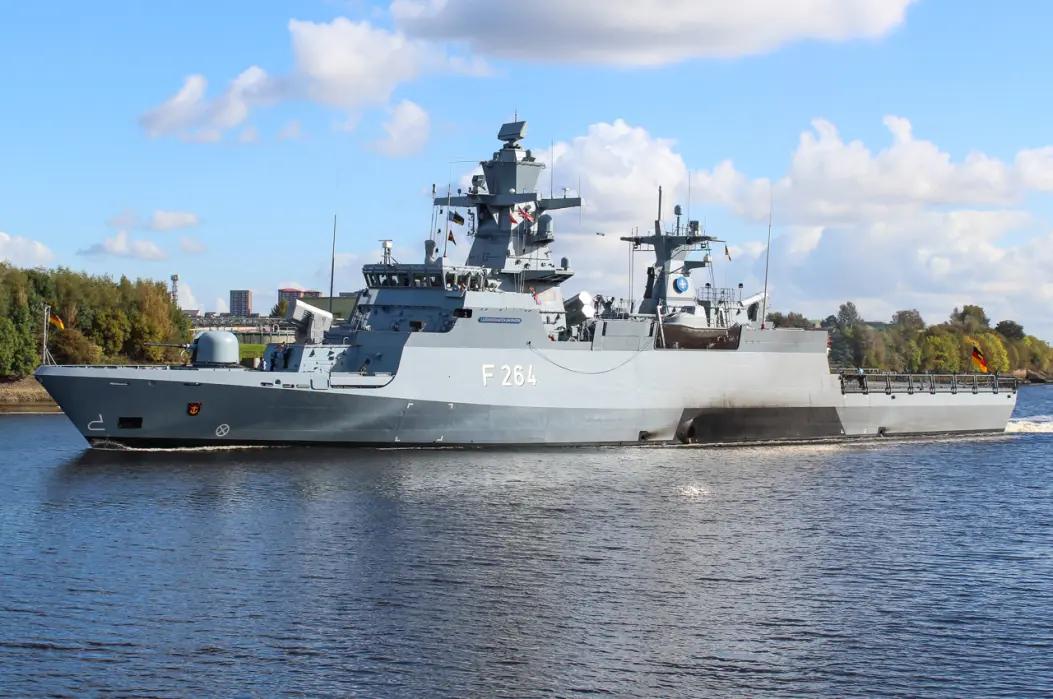

- ‌F264 “路德维希港号‌”：‌2013年服役
- 第二批
- F265 “科隆”号‌：2022年服役
- ‌F266 “埃姆登”号‌：2024年服役 。

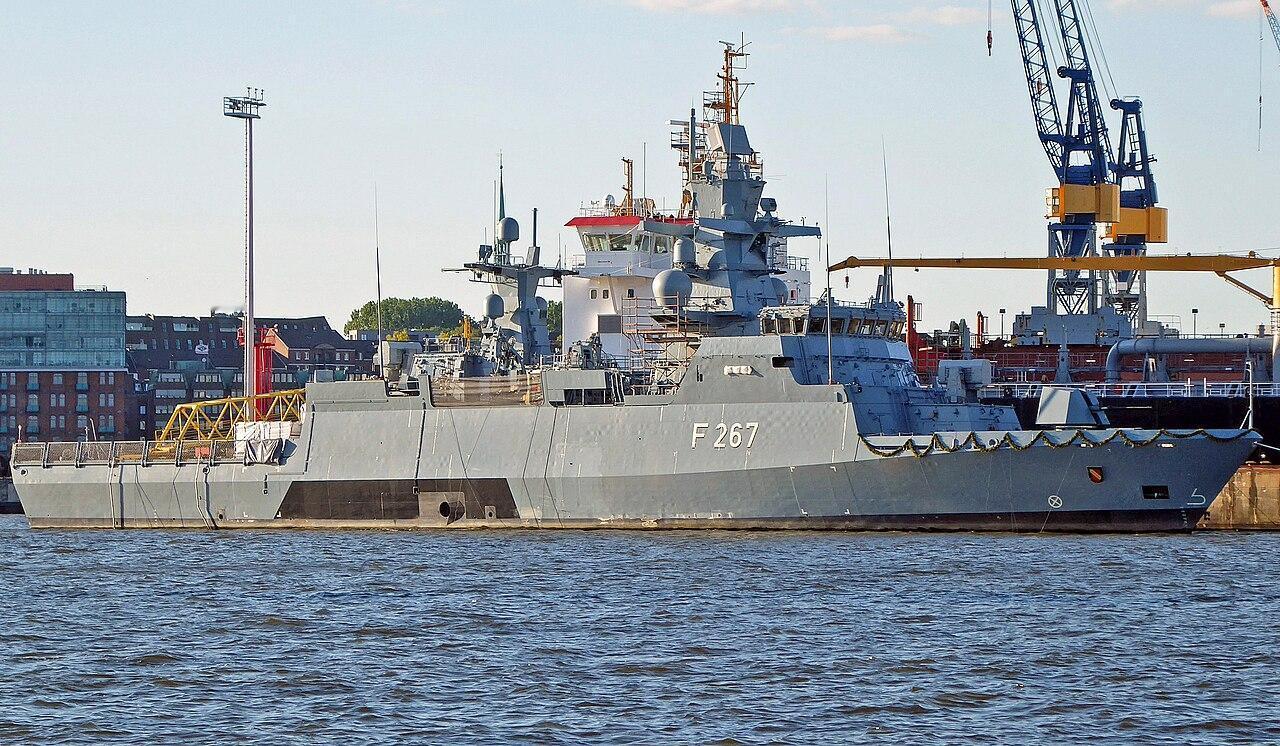

- ‌F267 “卡尔斯鲁厄”号‌：预计2025-2026年间服役 。
- F268 “奥格斯堡”号‌ 和 ‌F269 “吕贝克”号‌，仍在建造或海试阶段，尚未正式服役 。‌‌
- 出口情况: 以色列采购4艘，并改装为“萨尔6型”。
6. 优势与局限
- 优势：
1. 多任务能力强‌: 模块化设计，兼顾反舰、防空、巡逻、布雷、反恐小艇作战。
2. 隐身性能优异：隐身舰体+红外降噪，雷达/热信号极低，生存性强。
3. 火力配置均衡：反舰导弹+近防防空+舰炮+遥控武器站，攻防齐全。
- 局限：
1.  早期船电故障多：首批次雷达、控制系统稳定性差，曾频发技术问题。
2.  防空能力薄弱：只有近程点防空，无中远程防空导弹，区域防空能力差。
3. 吨位限制拓展性差：舰内空间紧张，后续武器、雷达升级余量小。
