先进封装再度迎来资金集中活跃行情，上游设备赛道深度梳理

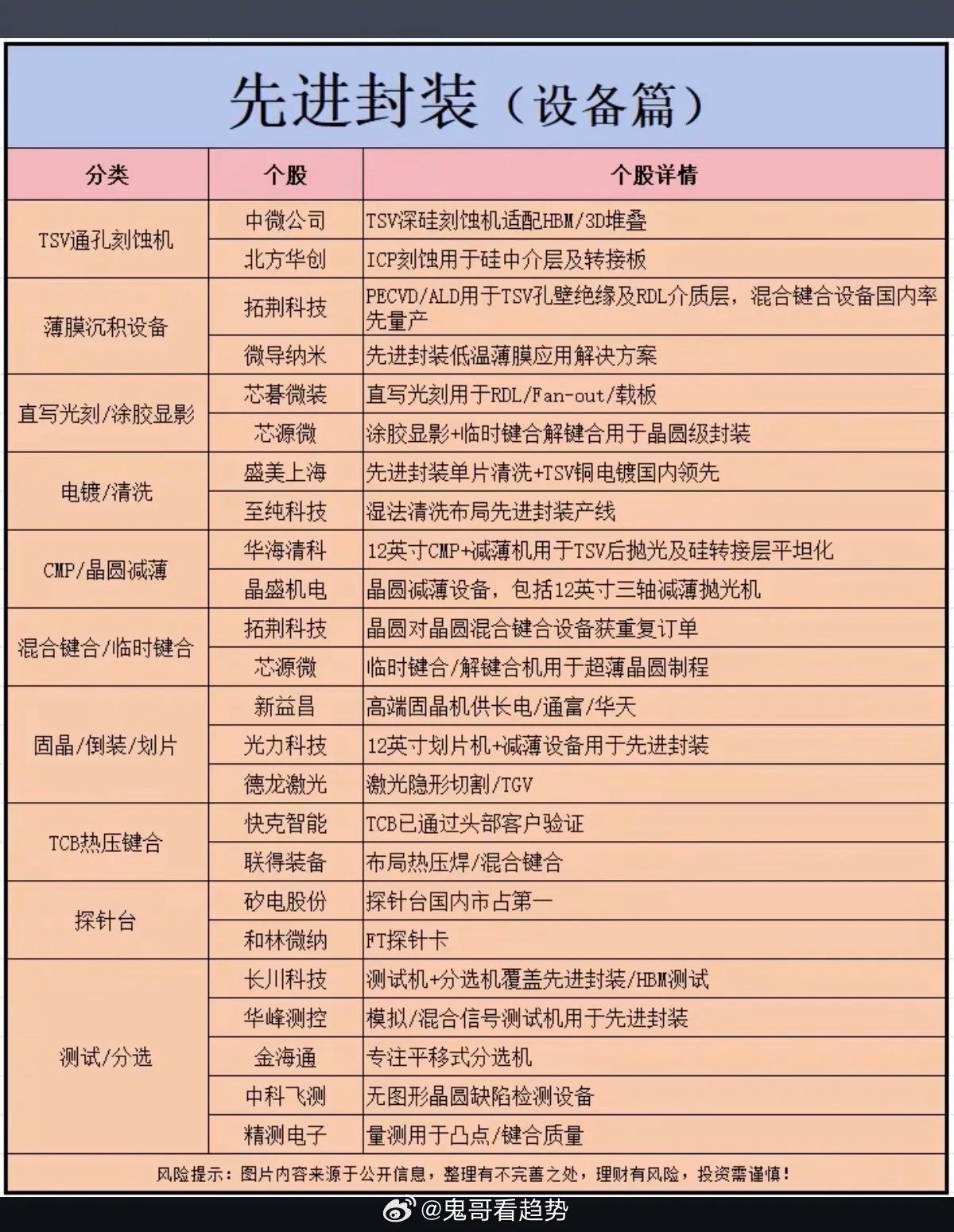

依托韬定律产业化落地、HBM高带宽内存产能持续扩张、长鑫存储IPO事件催化，国内头部封测厂商接连加码2.5D、3D堆叠、Chiplet异构集成、FC-BGA高端产线建设，资本开支进入上行周期。封测属于产业中游，而各类专用生产设备作为扩产刚需的“卖铲环节”，业绩兑现确定性更强，整条工艺链路依照制程先后顺序，划分为六大核心设备品类，下面逐层拆解工艺逻辑、技术壁垒、产业增量与国内核心产业链标的。
1.TSV通孔刻蚀机（中道工艺核心根基，3D堆叠封装刚需设备）
TSV硅通孔是实现多层芯片纵向堆叠的底层技术，也是HBM存储、硅中介层、WLCSP晶圆级封装无法绕开的前置工序。该设备依靠深反应离子刻蚀工艺，在超薄硅片内部雕琢出高深宽比的垂直微孔，后续填入导电金属，搭建芯片层与层之间垂直导通的电路通道，相较传统平面布线，可以大幅压缩信号传输距离，降低芯片功耗、拉高整体算力带宽。传统制程刻蚀设备多服务于晶圆制造，先进封装所用深硅刻蚀对于孔洞垂直度、内壁光滑度、深度均匀性有着更为严苛的标准，此前高端机型长期被海外厂商垄断，现阶段国产设备逐步完成头部封测企业产线验证。
• 核心龙头标的中微公司：国内TSV深硅刻蚀标杆机型已经批量导入长电科技、华天科技等头部封测厂，介质刻蚀设备适配硅中介层全流程制程，深度绑定国产HBM产业链；北方华创：平台型设备龙头，自研ICP刻蚀设备可覆盖TSV通孔、RDL重布线层图形化加工，能够为封测企业提供成套刻蚀解决方案。
2.薄膜沉积设备，贯穿TSV全流程的基础性装备
完成硅通孔刻蚀之后，必须依靠薄膜沉积设备在孔洞内壁依次淀积绝缘层、阻挡层、金属种子层，隔绝硅基底与导电铜材，规避漏电、金属离子扩散等制程缺陷。行业主流分为PECVD等离子化学沉积、ALD原子层沉积两大路线，ALD可以实现纳米级超薄镀膜，是当下混合键合、超高密度扇出封装的卡脖子环节。随着国内封测厂商布局Cu-Cu直接混合键合技术，薄膜沉积设备采购量迎来一轮增量周期，每条高端先进封装产线都会配置多台沉积设备，设备复购属性较强。
• 核心龙头标的拓荆科技：国内ALD、PECVD设备领军企业，自研机型切入国内多条XDFOI芯粒集成产线，同时配套晶圆对晶圆键合设备，打通3D封装整套薄膜工艺；北方华创PVD物理沉积机型，适配凸块制程、超薄晶圆镀膜场景，国产替代空间广阔。
3.直写光刻涂胶设备，打造芯片再布线层的关键载体
先进封装内部的RDL重布线层，相当于在裸芯片表面重新绘制精细电路，区别于前道高端光刻机，封装端普遍采用直写光刻搭配专用涂胶显影设备，无需光罩，依靠激光直写成像完成微米级线路制作，适配FC倒装芯片、晶圆级扇出封装。涂胶工序需要在晶圆表面均匀旋涂光刻胶，胶层厚薄误差必须控制在极小范围，一旦涂层出现厚薄不均，后续光刻图形便会出现偏移，直接拉低芯片良率。这条细分赛道分为两大技术分支，其一为泛半导体晶圆涂胶显影，其二为IC载板直写光刻。
• 核心龙头标的芯源微：国内唯一实现量产的封装端涂胶显影设备厂商，国内头部封测厂市占率突破五成，同时布局临时键合、解键合设备，适配超薄晶圆加工；芯碁微装，LDI激光直写光刻龙头，业务从PCB板材逐步向高端IC载板、晶圆直写光刻延伸，深度受益FC-BGA产业链扩产红利。
4.电镀清洗设备，消除制程杂质，完成TSV孔洞金属填充
电镀负责向硅通孔内部填充高纯铜材，要求腔体内部铜离子均匀沉淀，腔体深处不能出现空洞，空洞缺陷会造成芯片电路断路，也是TSV工艺最容易出现良品损耗的环节。而半导体清洗会穿插在光刻、镀膜、电镀每一道工序之后，用来剥离晶圆表面金属杂质、有机残留颗粒物，一枚高端算力芯片在封装全程，需要经历十余次清洗工序，设备耗材持续复购，现金流稳定性突出。
• 核心龙头标的盛美上海：国产单片式湿法清洗设备龙头，旗下专用电镀机型顺利打入HBM封装供应链，Bumping植凸块工艺基本实现国产设备批量落地，是现阶段先进封装设备弹性较强的细分品种。
5.固晶、倒装、划片设备，后道封装成型环节核心装备
整条工序细分为固晶贴装、倒装焊、晶圆划片三段流程。固晶机将不同规格的芯粒精准贴合在基板之上，Chiplet多芯片异构集成对于设备对位精度要求达到亚微米级别；倒装芯片（FC）摒弃传统引线绑定模式，把芯片引脚倒置直接和基板触点对接，有效缩减信号损耗，也是当下AI服务器FC-BGA封装的主流工艺；晶圆划片则使用超薄砂轮或是激光切割，将整片晶圆分割为独立裸芯片。此前高端倒装固晶设备长期由海外厂商占据主导，国内厂商持续技术攻关，逐步从中低端封装市场向高端算力封装领域突破。
• 核心龙头标的新益昌：国产固晶机龙头，多款热压固晶机型适配HBM多层堆叠工艺；奥特维布局高端倒装键合设备；光力科技深耕晶圆划片机，国内封测厂商国产化替换需求稳步释放。
6.探针台，芯片出厂前最后一道质量检测关口
探针台属于半导体测试端核心设备，利用精密探针接触晶粒引脚，通电检测每一颗芯片电学参数，筛选掉存在电路故障的不良芯片，规避不良品流入终端市场。在HBM高密度存储封装当中，多层堆叠架构引脚排布极度密集，对于探针台定位精度、温控区间、高频检测能力门槛大幅抬升，是整条先进封装产业链必不可少的风控环节。探针台可以划分半自动、全自动机型，12英寸全自动探针台国产化进程，是国内测试设备板块主要炒作逻辑。
• 核心龙头标的矽电股份：国内首家实现12英寸全自动探针台产业化落地的企业，功率半导体、存储芯片领域客户资源充足；长川科技、华峰测控，依托测试机配套探针台形成一体化设备方案，深度绑定长鑫存储、三大本土封测巨头，订单兑现节奏清晰。
产业链整体行情逻辑总结
1. 产业传导路径：HBM、Chiplet、混合键合技术迭代→封测企业开启资本开支→自上而下采购刻蚀、镀膜、光刻电镀、固晶划片、探针测试全套设备，设备厂商最先收获订单红利，属于行情前置发酵环节；
2. 资金炒作分层：中线机构偏爱平台型设备龙头，依托封测产能长期扩张赚取业绩增长；短线资金深挖细分赛道稀缺标的，叠加长鑫存储IPO事件催化，设备板块行情存在持续发酵的基础；
3. 后市博弈思路，先进封装主线已经从封测代工逐步向上游设备、材料端传导，优先布局已经实现头部封测厂批量供货、技术壁垒扎实的国产设备标的，规避仅停留在研发阶段、缺少落地订单的纯题材个股。
风险提示：本文仅为产业逻辑复盘梳理，不构成任何投资建议，行业技术迭代、客户资本开支进度存在不确定性，投资需要理性把控节奏。
