谁说基尔比发明了芯片？，诺伊斯明明晚一年却成行业标准？，那第一个能批量生产的到底算谁的？

集成电路这玩意儿，现在谁手机里没几百亿个晶体管？可翻翻课本，三句话就打发了：“1958年基尔比搞定第一块IC，诺伊斯第二年跟上。”太顺了，顺得不像真事。我查了一堆原始资料，发现事情根本不是“谁先谁后”这么简单。它卡在材料、工艺、法律、量产四个地方，每一步都不是一个人拍拍脑袋就出来的。

达默1952年就在英国一个雷达会上提过“把所有电子元件做在一块固体里”。话是说了，图纸没有，材料没选，工艺更没影。他就像站在山顶喊了一声“山那边有路”，可没人知道怎么下坡、带不带干粮。军方后来搞“微模块”，把电阻电容焊在陶瓷板上，结果线密得绕成团，一震就断。不是科学家不想集成，是分立器件实在撑不住了。

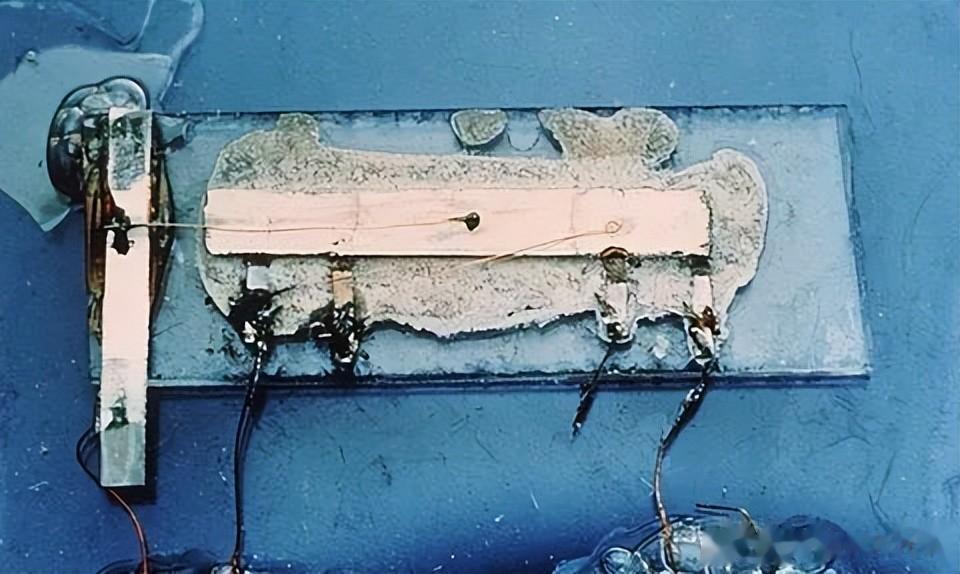

基尔比在德州仪器，那会儿TI自己不拉硅棒，连像样的硅片都买不到。他只好用锗——贵、难控、怕热，但好歹能做成晶体管。1958年夏天，同事全去休假，他一个人在实验室折腾。不是灵感乍现，是之前半年一直在想怎么把电阻电容和管子塞进同一块材料里。最后做出来那块小东西，7/16英寸长，手用金线一根根连，通了电——能振荡，能放大。它证明了一件事：单片集成，物理上行得通。但没人能照着它量产。飞线？光刻机认不出来；锗？高温一烤就废；封装？焊几根线还行，焊几千根？做梦。

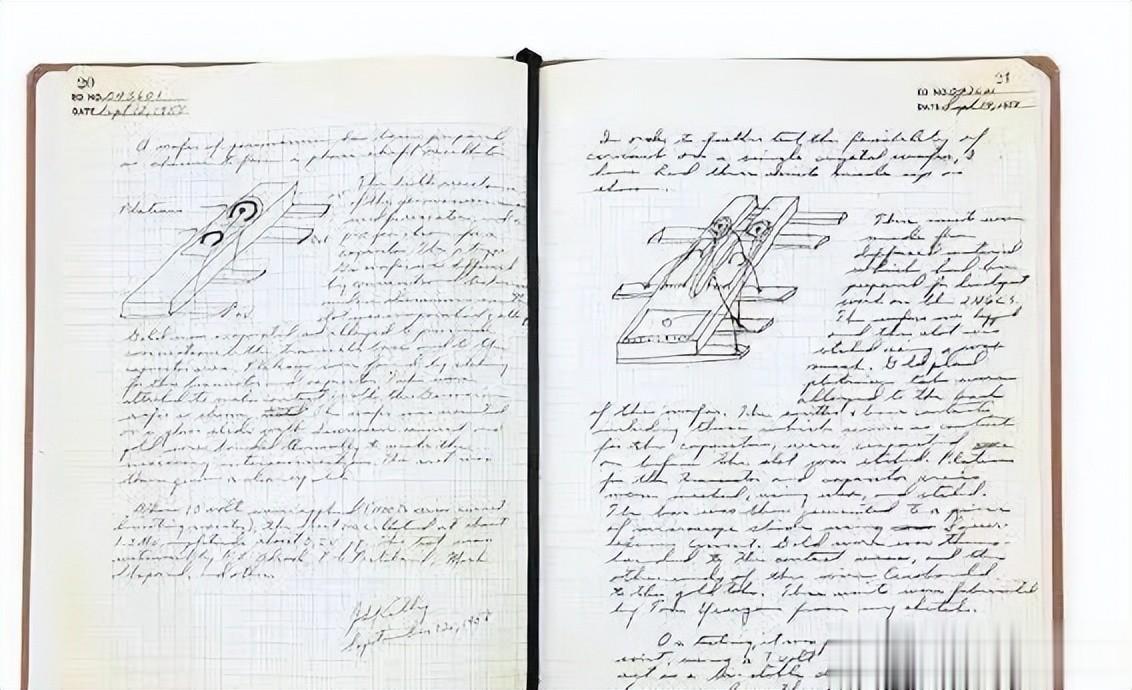

诺伊斯在仙童，手边有霍尔尼刚搞出来的平面工艺。硅片表面盖一层二氧化硅，像给菜地盖膜，底下种晶体管，膜上开小口引线，不怕漏电不怕氧化。这个“盖膜”技术是地基，没它，所有楼都是沙上塔。诺伊斯1959年1月拿笔在本子上画：电阻、电容、晶体管全在硅上做，连线直接用真空蒸上去的铝膜，再用光刻一照，几百个一模一样的电路同时出来。他没抄基尔比，因为基尔比用的是飞线，诺伊斯压根没碰金线。他那张草图，就是今天所有芯片的模板。

专利打起来可不讲客气。TI说“我们先想的”，1959年2月申请；仙童说“你们那线连的不算数”，7月递了新专利。官司打到1966年，法院判得很直白：基尔比赢的是“混合式集成”的概念权——也就是在同一块片上放不同工艺做的东西，像早期混合电路；诺伊斯赢的是“单片集成电路制造法”，也就是全兼容、可光刻、能封装的真·芯片结构。两人独立完成，互没借鉴。不是谁抄谁，是各走各的门，一个推开虚掩的门，一个把门框、门轴、锁芯全重做了。

材料差一点，结果天差地别。基尔比用锗，实验室里能响；诺伊斯用硅加平面工艺，工厂里能印。飞线是手艺活，蒸发铝膜是流水线活。阿波罗飞船1962年下单买IC，不是因为爱国，是因为只有它比老式电路轻一半、故障少八成；但真正让老百姓第一次摸到IC的，是1964年Zenith出的助听器，指甲盖大的盒子里，一块仙童芯片让聋人听清了孙子说话。技术不是靠军单养大的，是靠人要听见、要看清、要活着才活下来的。

2000年诺奖颁给基尔比，颁奖词写的是“for fundamental work that led to the invention”，重点在“促成”和“基础性”，不是“唯一发明”。诺伊斯1990年就走了，诺奖不发给死人，但官网明确说基尔比“demonstrated the feasibility”——证实可行，不是造出产品。那块1958年的锗片现在还在TI博物馆玻璃柜里，标签写着：“First working integrated circuit”。而今天你手机里的A17芯片，每平方毫米堆着3亿个晶体管，走的全是诺伊斯1959年画的那条路。

霍尔尼那层二氧化硅膜，是他自己熬了三个月调出来的配方，没人催，没人要，他就蹲在洁净室里试；仙童当年的工艺员，手套破了不敢换，怕带进灰尘，手指泡白了还在调显影液浓度；TI车间老师傅说，基尔比第一次拿成品来找他封装，他捏着镊子抖了半分钟——太小了，怕一碰就碎。这些名字没出现在教科书里，但芯片上每一道线，都是他们手稳了一下、多试了一次、多熬了一个夜。

基尔比做了第一块能响的，诺伊斯做了第一块能卖的。达默喊了句方向，霍尔尼铺了条路，TI给钱给时间，仙童给地给人。没这些，单一个名字再响，也做不出能用的芯片。
