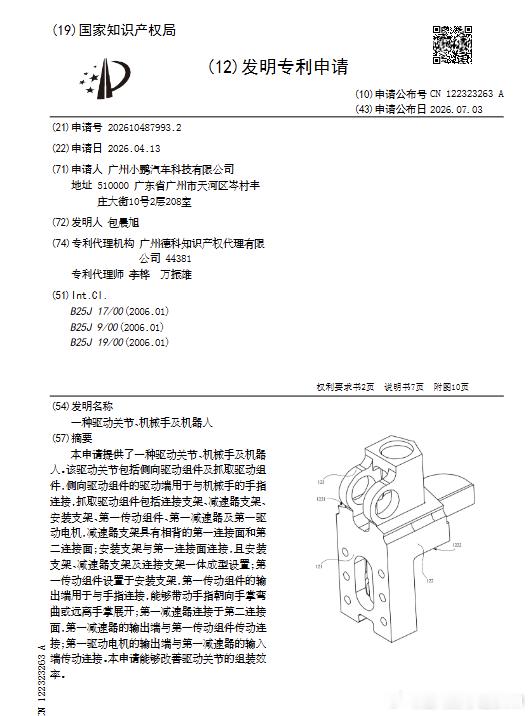

技术巡猎 小鹏汽车 讲一个机械手的关节进化---小鹏一体化驱动关节如何让机器人手指更灵巧。如果你仔细观察过自己的手，你会发现一个惊人的事实---五根手指、二十多个自由度，却能以毫米级的精度完成从捏起一根针到提起一桶水的全部操作。人类手的灵巧，是亿万年进化的杰作。而工程师们试图用电机、齿轮和支架复制这种灵巧时，面临的第一个挑战却出奇的朴素---怎么把那些零件高效、精准地组装在一起。“一种驱动关节、机械手及机器人”，小鹏这个专利就是从这个问题出发的，提出了一种全新的一体化驱动关节设计，目标是让机械手的组装更高效、运行更稳定、体积更小巧。
机械手的抓取动作靠什么实现呢？主要是靠驱动关节。每个驱动关节本质上是一个小型精密传动单元：电机提供动力，减速器放大扭矩，传动组件把旋转运动转化为手指的弯曲或摆动。你可以把它理解为机械手指关节里的”肌肉+骨骼+韧带”的组合。但是传统驱动关节有一个痛点，零部件太多了。连接支架、减速器支架、安装支架，这些结构件通常是分开设计和制造的，装配时需要逐个定位、对齐、锁紧。不仅工时消耗大，而且多个零件叠加会产生累积误差，影响最终传动精度。更关键的是，零件多意味着故障点多、体积也大，不利于机械手的小型化。

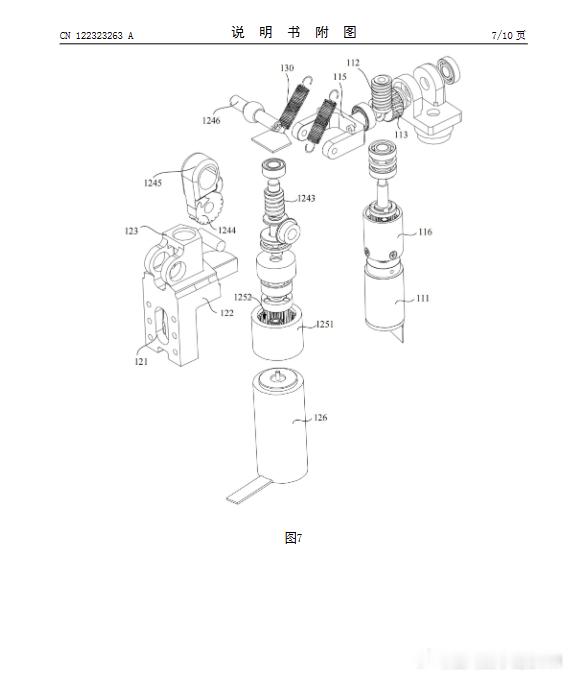

小鹏的解决方案可以用一个词概括：一体化。在传统方案中，连接支架（负责与手掌固定）、减速器支架（承载减速器）、安装支架（安装传动组件）是三个独立的零件。小鹏的专利完成了这三个支架”一体成型”，通过精密铸造或3D打印等方式，一次性做成一个整体零件。这个看似简单的改变，带来了一系列连锁优势。
第一，装配步骤大幅简化了。原本需要反复定位、对齐、锁紧的三个零件，现在变成了一个整体。装配工人只需要把它装上去就行，省去了大量的调整时间。第二，精度大幅提升。传统方案中，三个零件各自的加工误差加上装配误差，累积起来会影响减速器与传动组件的同轴度，简单说就是”对不齐”。一体化设计从根本上消除了这种累积误差，因为所有安装基准在加工时就一次性确定了。第三，结构刚度更强。三个零件合在一起，整体结构比三个独立零件用螺丝连接起来要牢固得多。这意味着驱动关节能承受更大的负载、更不容易变形，机械手的抓取更稳定可靠。第四，体积更小。省去了零件之间的连接间隙和冗余结构，整个驱动关节更紧凑。这对机械手的小型化至关重要，毕竟没人希望自己的机器人长一双”熊掌”。
除了支架一体化，小鹏还在减速器的安装方式上做了创新。传统设计中，减速器壳体与支架之间通常需要法兰、定位套等中间转接件来连接。小鹏的方案让减速器壳体的开口端面直接与支架的连接面贴合，中间没有任何转接件。
更巧妙的是，连接面上凸出一个”嵌设部”，正好嵌入减速器壳体的开口内，形成径向和周向的预定位。这种嵌套式设计就像乐高积木的凹凸卡扣，既简化了装配，又保证了减速器与传动组件的同轴度。这个设计省掉的不仅是几个小零件，更是省掉了一整条误差链。每多一个中间连接件，就多一层角度偏差和偏心误差的风险。小鹏的做法相当于在传动链上”删掉了中间商”。
以及，人手的灵活不仅来自每根手指能独立弯曲，还来自手指能在手掌平面内小幅摆动，比如你可以让食指靠近中指或远离中指。这种”屈伸+侧摆”的双自由度运动，让手能自适应地贴合各种形状的对象。小鹏的驱动关节实现了同样的双自由度设计。抓取驱动组件负责手指的屈伸（朝向手掌弯曲或远离手掌展开），侧向驱动组件负责手指在手掌平面内的摆动。两个驱动组件共用一套传动输出机构，但通过正交布置的传动轴实现运动解耦，也就是说，“弯”和”摆”两个动作互不干扰。

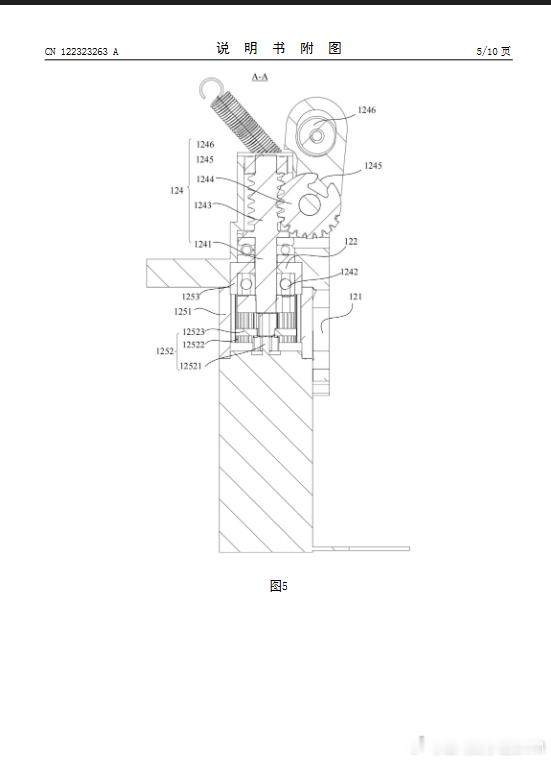

具体实现上，抓取方向采用蜗轮蜗杆传动，提供大减速比和大扭矩输出，还具备自锁功能，电机停止时手指不会在外力作用下松脱。侧向方向同样采用蜗轮蜗杆，传动轴与抓取方向垂直。两个自由度的运动在空间中正交交叉，却通过精密的机械设计实现了力的独立传递。
蜗轮蜗杆传动虽然优点很多，但有一个通病，长期使用后，齿轮啮合处会产生间隙（齿侧间隙），导致传动空回和定位偏差。传统解决方案通常是精密加工或调整垫片，成本高且维护麻烦。小鹏的专利在这点上做了一个很接地气的设计：加一个消隙拉簧。拉簧一端固定在安装支架上，另一端连接手指，持续提供一个微小的弹性力，让蜗轮始终被压紧在蜗杆上。这个简单的弹簧自动补偿了齿侧间隙，消除了空回，显著提高了手指动作的重复定位精度。
小设计，大效果。这就是工程思维的魅力，不是总追求更精密的加工，而是用巧妙的结构来容忍和补偿误差。
小鹏在机器人领域的布局正在加速。这个驱动关节专利看似只是一个机械结构件的创新，实则指向了更宏大的目标：打造真正实用的仿生机械手。驱动关节是机械手的核心执行单元，它的性能直接决定了机械手能否做到”灵巧”。小鹏通过一体化设计，在降低成本和提升性能之间找到了一个很好的平衡点，零件更少、装配更快、精度更高、体积更小。这些优势叠加起来，意味着未来小鹏的机器人（无论是人形机器人还是专用机械臂）将拥有更可靠、更经济、更紧凑的”手”。
