先进封装全产业链梳理

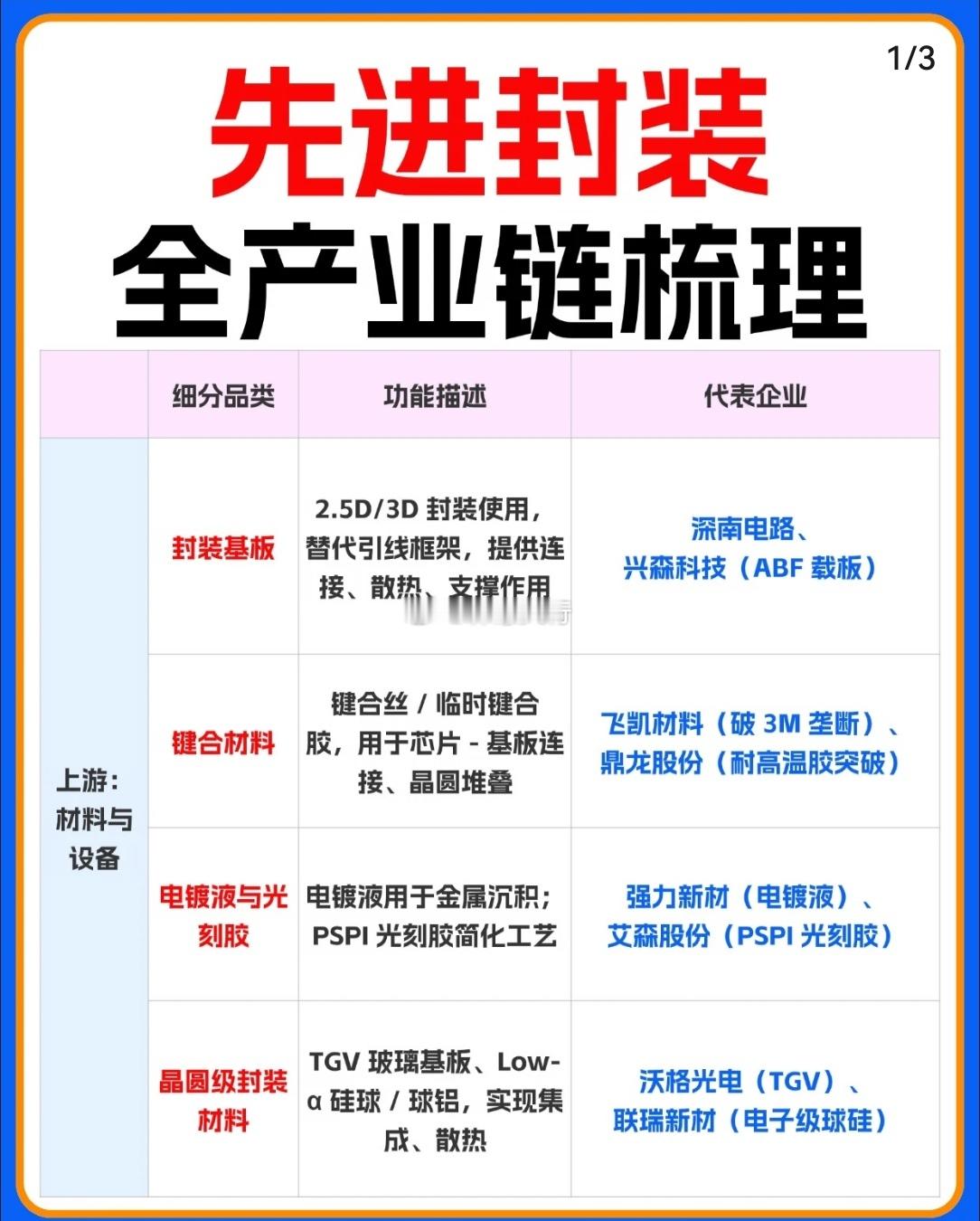

上游:材料与设备

封装基板:用于2.5D/3D封装,替代传统引线框架,提供连接、散热与支撑功能。代表企业:$深南电路 sz002916$ 、兴森科技(ABF载板)。

键合材料:包括键合丝及临时键合胶,用于芯片-基板连接及晶圆堆叠。代表企业:$飞凯材料 sz300398$ (打破3M垄断)、鼎龙股份(耐高温胶突破)。

电镀液与光刻胶:电镀液用于金属沉积,PSPI光刻胶可简化工艺。代表企业:$强力新材 sz300429$ (电镀液)、艾森股份(PSPI光刻胶)。

晶圆级封装材料:涵盖TGV玻璃基板、Low-α硅球/球铝,用于集成与散热。代表企业:沃格光电(TGV)、联瑞新材(电子级球硅)。

封装设备:包括光刻、刻蚀、CMP、电镀等设备,支撑全套封装工艺。代表企业:华海清科(CMP)、中微公司(TSV刻蚀)、拓荆科技(混合键合)。

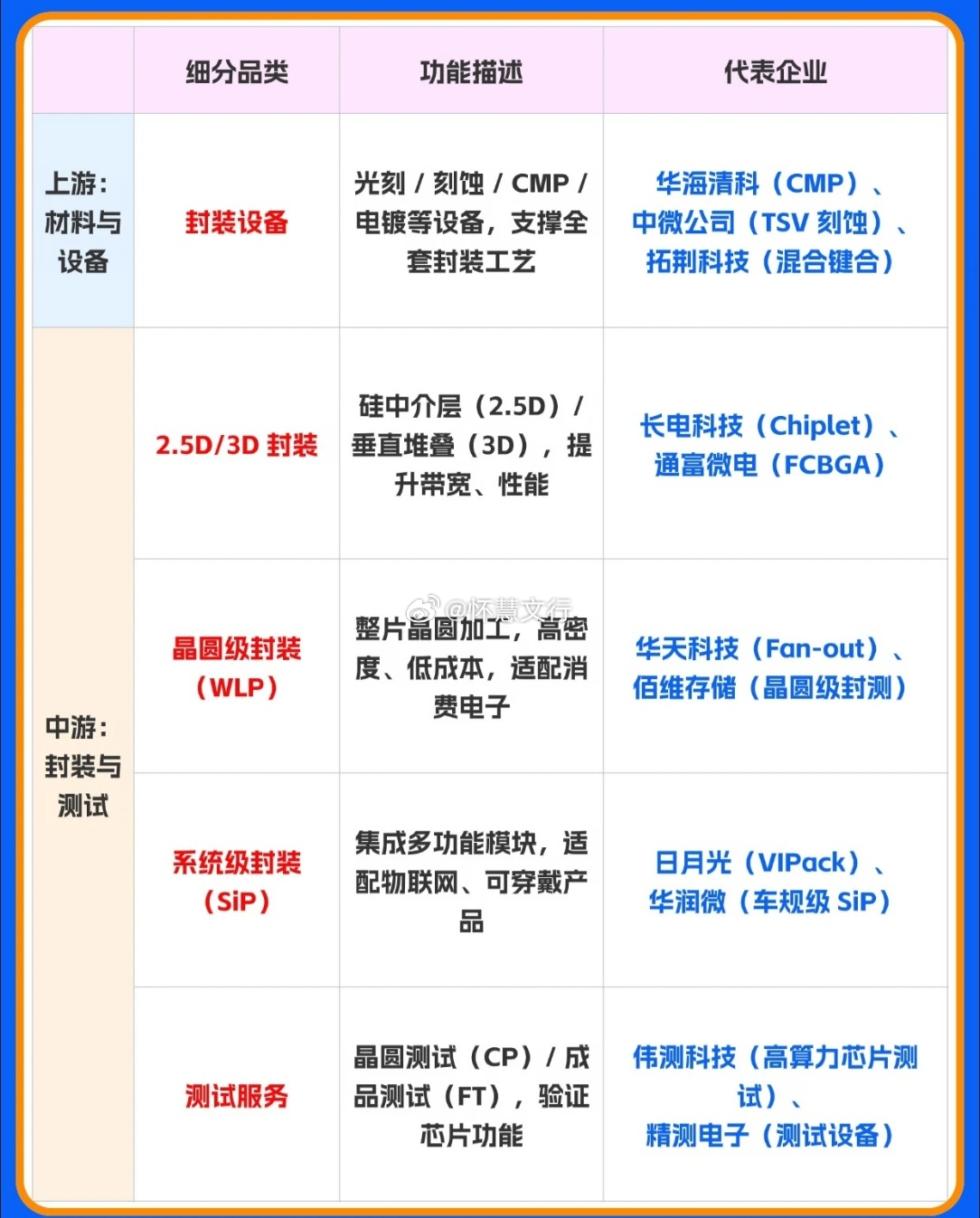

中游:封装与测试

2.5D/3D封装:2.5D采用硅中介层,3D实现垂直堆叠,提升带宽与性能。代表企业:长电科技(Chiplet)、通富微电(FCBGA)。

晶圆级封装(WLP):整片晶圆加工,高密度、低成本,适配消费电子。代表企业:华天科技(Fan-out)、佰维存储(晶圆级封测)。

系统级封装(SiP):集成多功能模块,适用于物联网、可穿戴设备。代表企业:日月光(VIPack)、华润微(车规级SiP)。

测试服务:包括晶圆测试(CP)与成品测试(FT),用于验证芯片功能。代表企业:伟测科技(高算力芯片测试)、精测电子(测试设备)。

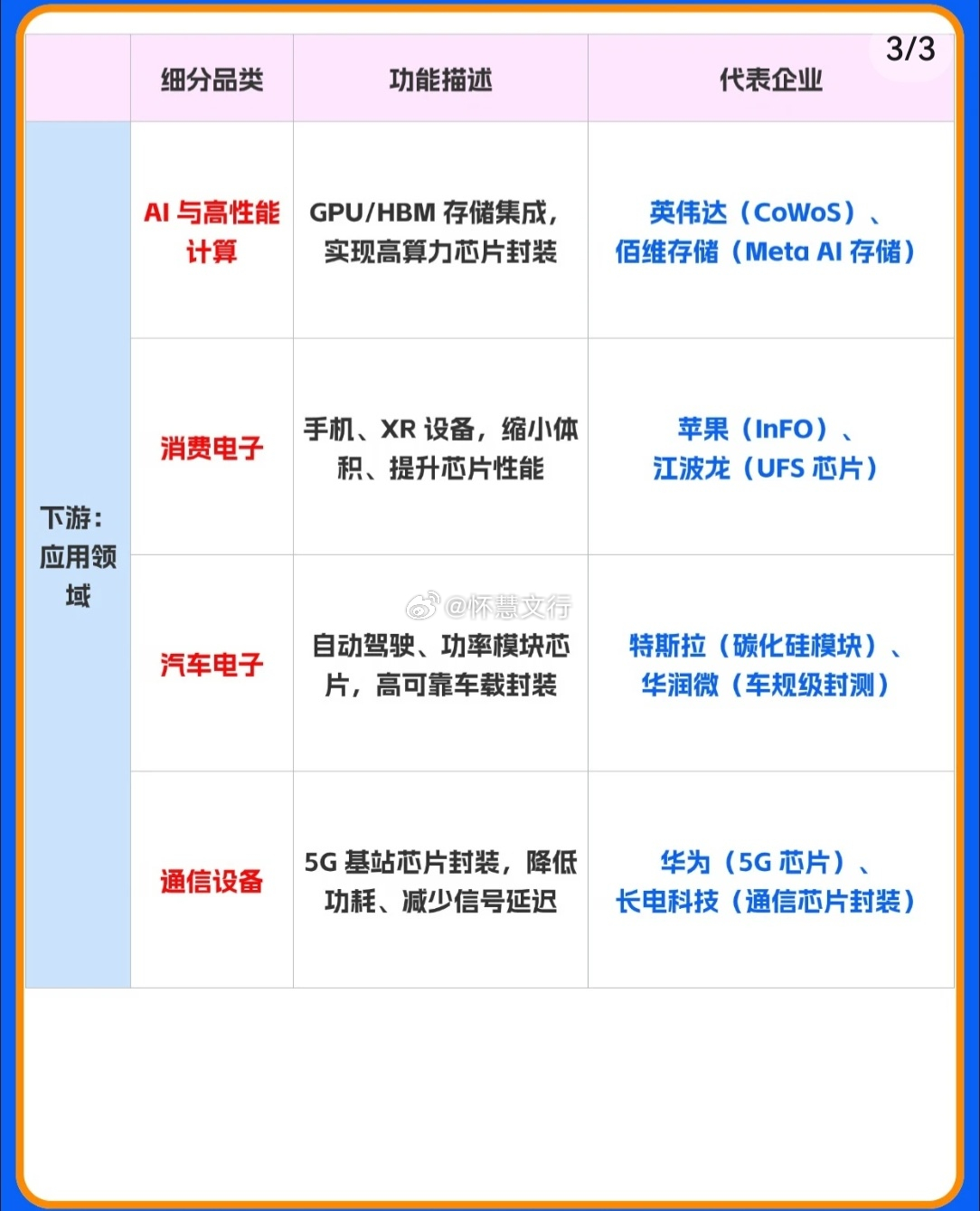

下游:应用领域

AI与高性能计算:用于GPU/HBM存储集成,实现高算力芯片封装。代表企业:英伟达(CoWoS)、佰维存储(Meta AI存储)。

消费电子:应用于手机、XR设备,缩小体积、提升芯片性能。代表企业:苹果(InFO)、江波龙(UFS芯片)。

汽车电子:用于自动驾驶、功率模块芯片,要求高可靠车载封装。代表企业:特斯拉(碳化硅模块)、华润微(车规级封测)。

通信设备:用于5G基站芯片封装,降低功耗、减少信号延迟。代表企业:华为(5G芯片)、长电科技(通信芯片封装)。
