摩尔定律走到尽头，玻璃基板会成为先进封装新答案吗？

在后摩尔时代，芯片性能提升已经很难单纯依靠缩小晶体管尺寸。随着国内先进封装产业扶持政策持续落地，Chiplet多芯片互联方案成为行业主流，玻璃基板凭借得天独厚的材料优势，正在掀起一场全新的材料革命。

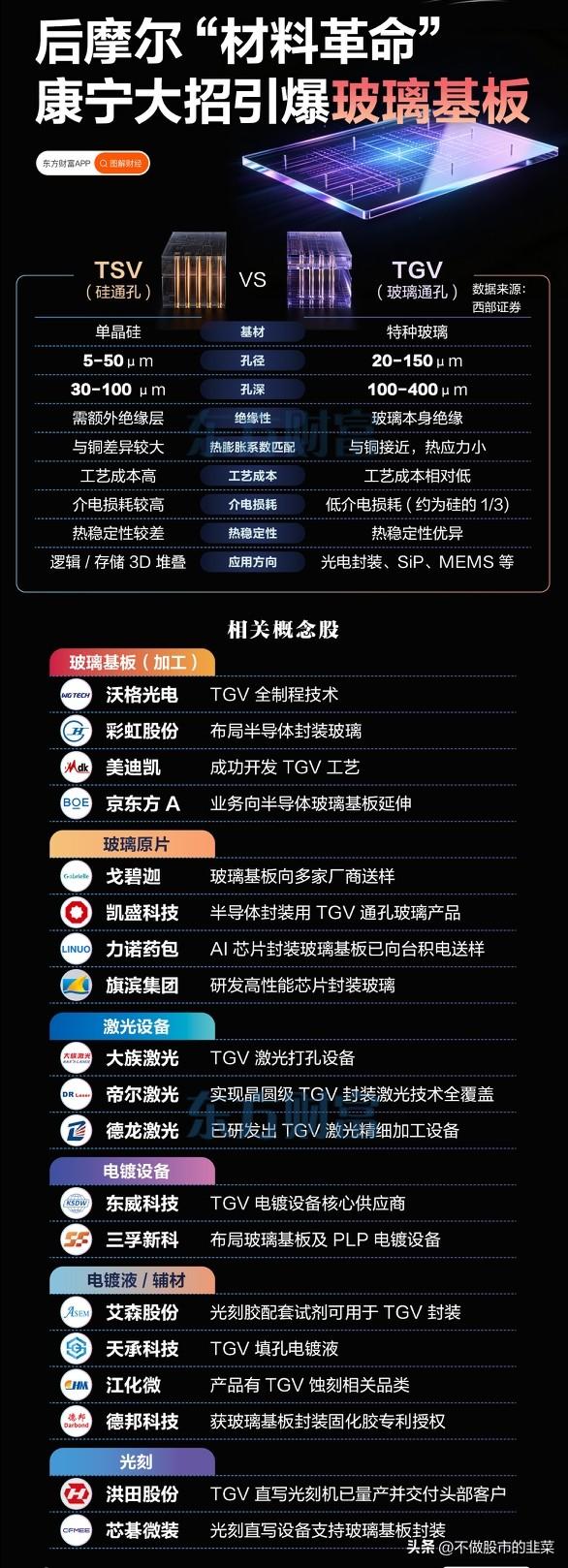

对比传统硅通孔TSV技术，玻璃通孔TGV方案优势十分突出。特种玻璃本身自带绝缘属性，不需要额外增加绝缘涂层，热膨胀系数和铜导体高度匹配，产生的热应力更小。同时它介电损耗仅为硅材料的三分之一，高频信号传输更加稳定，生产成本还能进一步下探，非常适配光电封装、SiP高密度堆叠与AI芯片制造。随着康宁率先打通量产路径，整条产业链迎来从实验室走向规模化量产的关键拐点。

整条产业链分工清晰，每一环都构筑起极高的技术壁垒。
玻璃基板精加工环节，沃格光电率先掌握TGV全流程工艺，美迪凯持续深耕通孔加工，京东方也将业务延伸至半导体玻璃基板制造。
上游玻璃原片是产业根基，凯盛科技、旗滨集团陆续推出封装级超薄玻璃，力诺药包、戈碧迦已经向头部芯片厂商送样测试，国产原材料正在加速完成进口替代。

TGV通孔是整条产业链最难啃的硬骨头，大族激光、帝尔激光研发的激光打孔设备，是微孔成型的核心保障。东威科技、三孚新科配套电镀设备，解决金属化填孔难题，设备厂商牢牢把控着工艺良率的命脉。

配套耗材同步跟上产业进度，天承科技提供专用电镀液，艾森股份、江化微配套蚀刻试剂，德邦科技的封装胶材料补齐后端环节。洪田股份、芯碁微装的直写光刻设备，进一步完善全链条工艺配套。

长期来看，AI芯片高密度互联需求持续爆发，玻璃基板有望逐步替代传统硅基载板，市场成长空间广阔。但我们也要理性看待行业现状，当前多数企业仍处在试样与产能爬坡阶段，工艺良率不及预期、技术路线反复调整，都会给板块带来阶段性波动。
